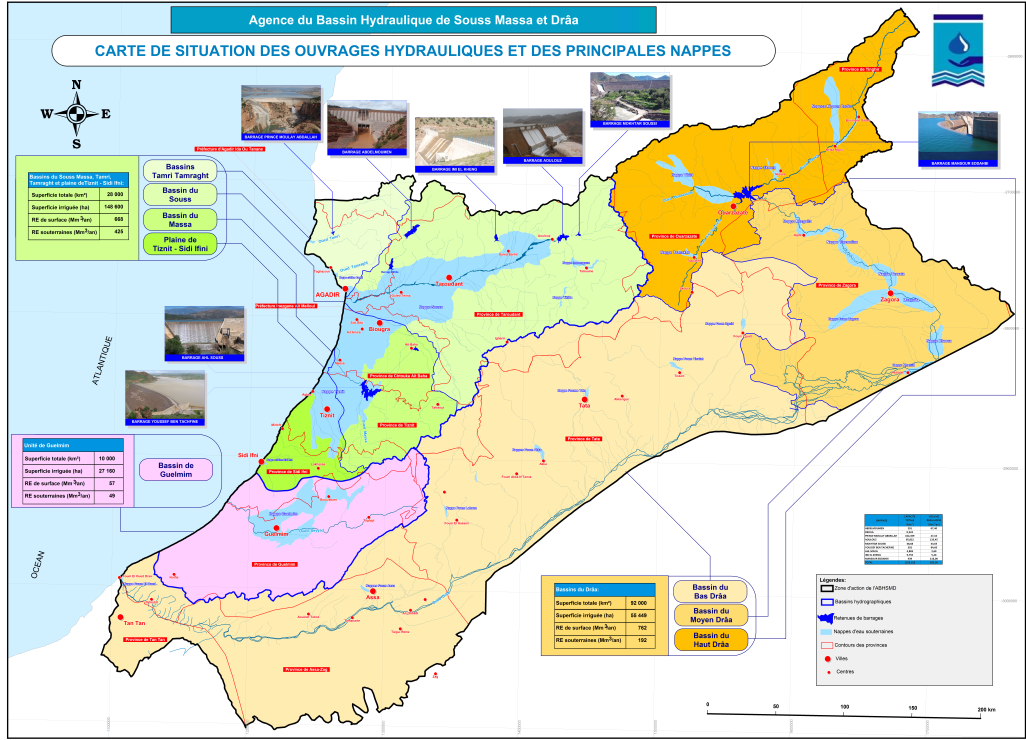

Barrages

Capacité totale (Mm3)

Volume régularisé (Mm3)

Abdelmoumen

201

67

Dkhila

0,224

-

Prince Moulay Abdellah

102

27

Aoulouz

96

133

Mokhtar Soussi

49

44

Youssef  Ben  Tachfine

302

85

Ahl Souss

5

3

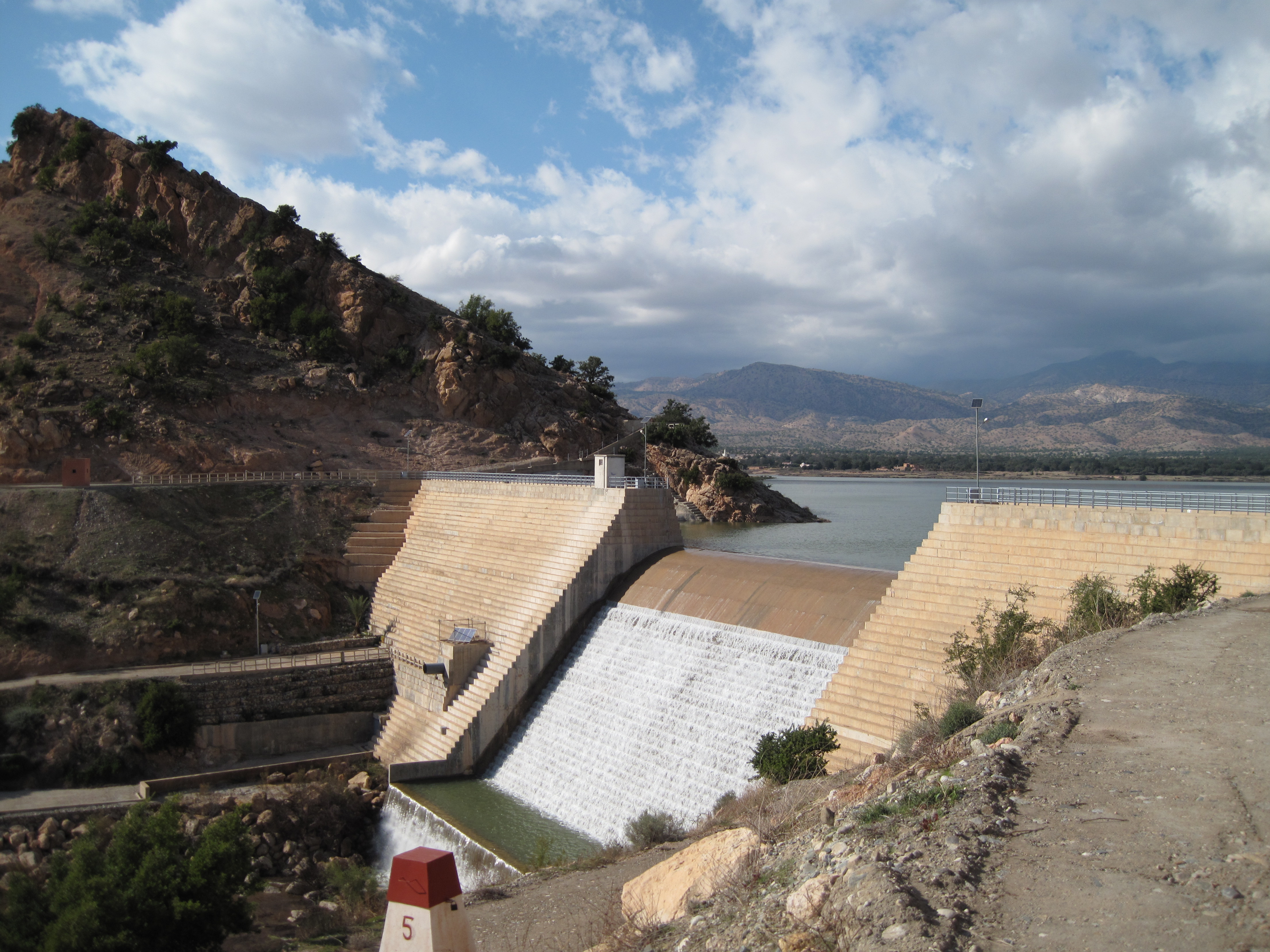

Imi El Kheng

10

5

Mansour Eddahbi

439

216

Total

1.204,224

580

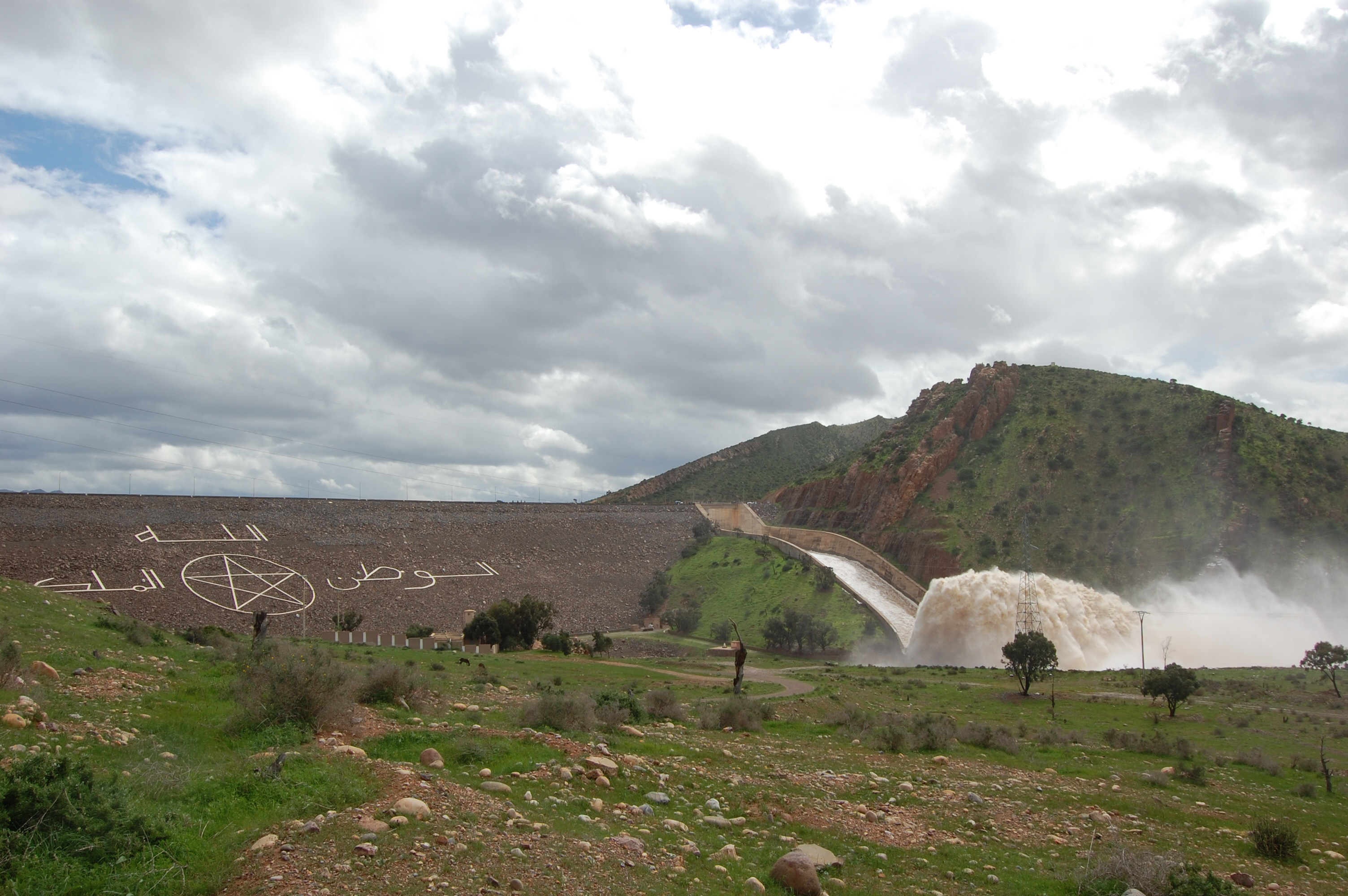

  • Coordonnées Lambert :   X = 104.40 ;   Y = 323.40
  • Ville la plus proche : Massa
  • Type  : Enrochement et alluvions à noyau d’étanchéité vertical argileux et batardeau amont incorporé.
  • Côte de Crête  : 124 m NGM
  • Hauteur au-dessus du lit de l’oued  : 73 m
  • Longueur en crête : 707 m
  • Volume total de la digue et du batardeau  : 3.792 m3

RETENUE

  • Cote à retenue normale  : 116 m NGM
  • Volume à RN  : 302.092 Mm33 (barème 5/99)
  • Surface plan d’eau à RN  : 15.084 Km²
  • Cote des PHE : 123 m NGM
  • Volume PHE : 424.170 Mm3 (barème 5/99)
  • Surface plan d’eau PHE  : 19.752 Km²

ENVASEMENT

  • Envasement moyen annuel  : 984000 m3
  • Dégradation bassin versant  : 260 m3/Km2/ an
  • Tranche Morte  : 11.645 Mm3. ( cote 75 m NGM)

 PRISE D’EAU

  • Type : Galerie prise d’eau de 679 m, circulaire à 2.50m sur 111 m puis de section en fer à cheval.
  • Cote du seuil de la galerie : 69.50 m NGM
  • Restitution d’eau :
  • Station de pompage à deux niveaux : 61.55 (2 groupes Moto-pompes) et 95.00 m NGM (4 groupes Moto-pompes) pour le refoulement vers le périmètre Massa. Débit maximum 4.9 m3/s.
  • Vanne à Jet-creux Æ 300 mm pour le lâcher du droit d’eau d’irrigation vers la basse vallée de Massa. Débit maximum à RN = 1168 L/s.
  • Pompage d’eau par l’ONEP au niveau de la galerie. Debit maximum : 145 L/s

VIDANGE DE FOND

  • Type : Galerie à section fer à cheval 9.5 * 525 m
  • Cote du seuil de la prise : 53.5 m NGM
  • Débit Maximum à RN : 486 m3/s

EVACUATEUR DE CRUES

  • Type d’évacuateur  : Latéral à seuil libre type creager
  • Longueur seuil déversant  : 117.50 m
  • Cote de déversement : 116.00 m NGM
  • Débit maximum : 4820 m3/s
  • Fréquence : 1/10000 ans

USAGE DE L’EAU

Volume régularisé théorique : 90 Mm3

  • Pour irriguer Massa (18050 ha) : 75 Mm3
  • Pour irriguer Tassila (970 ha) : 10 Mm3
  • Pour alimenter Tiznit et Ifni : 5 Mm3

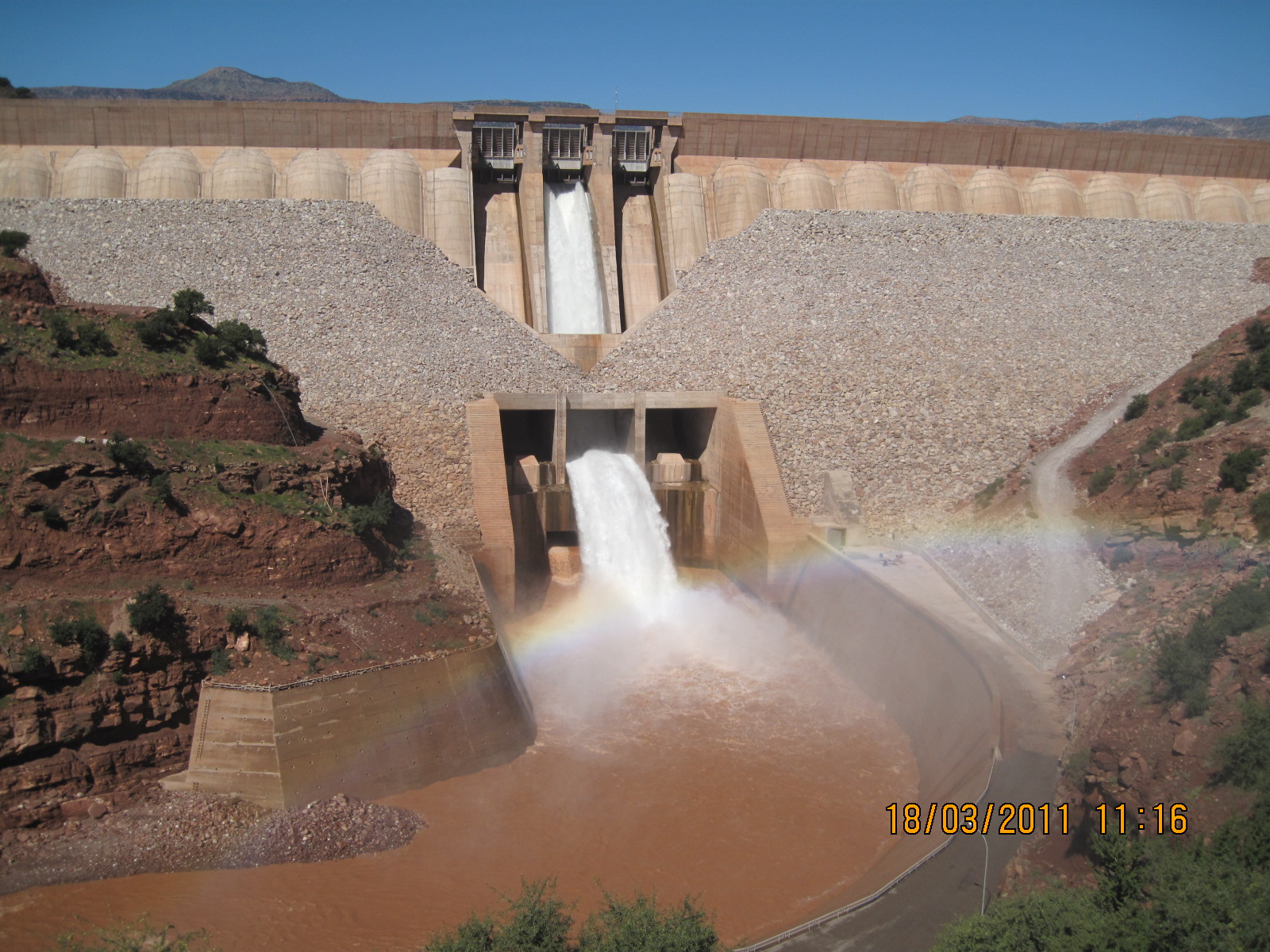

  • Ville la plus proche  : Ouled Teima
  • Coordonnées Lambert  :     X  = 135.85      ;       Y  = 414.40
  • Type  : Barrage à contreforts composé de 27 plots et muni d’une digue de col.
  • Cote du couronnement  : 653.00 m NGM
  • Hauteur maximum sur fondation  : 94.00 m
  • Longueur au couronnement  : 405.00 m
  • Volume des bétons  : 592429 m3

RETENUE

  • Cote à retenue normale  : 651 m NGM
  • Surface plan d’eau à RN  : 7.272 Km²
  • Cote des PHE  : 653 m NGM
  • Volume PHE  : 215.939 Mm3
  • Surface plan d’eau PHE  : 7.618 Km²

ENVASEMENT

  • Envasement moyen annuel  : 476100 m3
  • Dégradation bassin versant  : 366 m3/Km²/an
  • Tranche morte : 7.229 Mm3 (cote 600 m NGM)

EVACUATEUR DE CRUES

  • Type d’évacuateur : Evacuateur de surface à trois vannes
  • Longueur seuil déversant : 3 * 11 m = 33 m
  • Cote de déversement : 639.40 m NGM
  • Debit maximum : 2870 m3/s
  • Fréquence : 1/10000 ans

VIDANGE DE FOND

  • Type : Deux conduites menues chacune d’une vanne à segment 1.5 * 2.00 m
  • Cote du seuil de la prise : 572.20 m NGM
  • Débit maximum à RN : 104 m3/s par vanne, soit 108m/s au total

PRISE D’EAU

  • Type  : Deux conduites menue chacune d’une vanne de garde "papillon" et d’une vanne de réglage à Jet_Creux Æ 800 mm
  • Cote du seuil de la prise  : 576.70 m NGM
  • Débit maximum à RN  : 14.7 m3/s par vanne soit 29.4 m3/s au total

USAGE DE L’EAU

  • Volume régularisé théorique : 69.5 Mm3
  • Pour irriguer 13000 ha  : 60 Mm3
  • Pour alimenter Agadir  : 9.5 Mm3

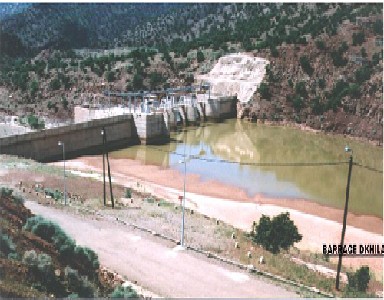

  • Eau dérivée au niveau du barrage de compensation Dkhila.
  • Production d’énergie électrique prévue.

  • Ville la plus proche  : Ouled Teima
  • Coordonnées Lambert :    X  = 127.25   ;     Y = 402.70
  • Type  : Barrage mobile composé de 9 plots
  • Cote du couronnement  : 236.00 m NGM
  • Hauteur maximum sur fondation  : 32.00 m
  • Longueur au couronnement  : 139.00 m
  • Volume des bétons  : 62000 m3

RETENUE

  • Cote à retenue normale  : 230.25 m NGM
  • Volume à RN  : 0.246000 Mm3 (barème 5/99)
  • Surface plan d’eau à RN  : 8.3 ha
  • Cote des PHE  : 235.70 m NGM
  • Volume PHE  : barème incomplet
  • Surface plan d’eau PHE  : barème incomplet

EVACUATEUR DE CRUES

  • Type d’évacuateur  : Evacuateur de surface à trois vannes
  • Longueur seuil déversant  : 3 * 12 m = 36 m
  • Cote de déversement  : 222.20 m NGM
  • Débit maximum  : 986 m3/s par vanne soit 2985 m3/s
  • Fréquence  : 1/10000 ans

VIDANGE DE FOND

  • Type  : Galerie 3.00 * 3.00 m munie d’une vanne à glissière 2.00 * 2.20 m
  • Cote du seuil de la prise  : 215.50 m NGM
  • Débit maximum à RN  : 50 m3/s

 USAGE DE L’EAU

  • Volume régularisé  : 69.5 Mm3
  • Pour irriguer le périmètre Issen 13000 ha  : 60 Mm3
  • Pour alimenter Agadir en eau  : 9.5 Mm3

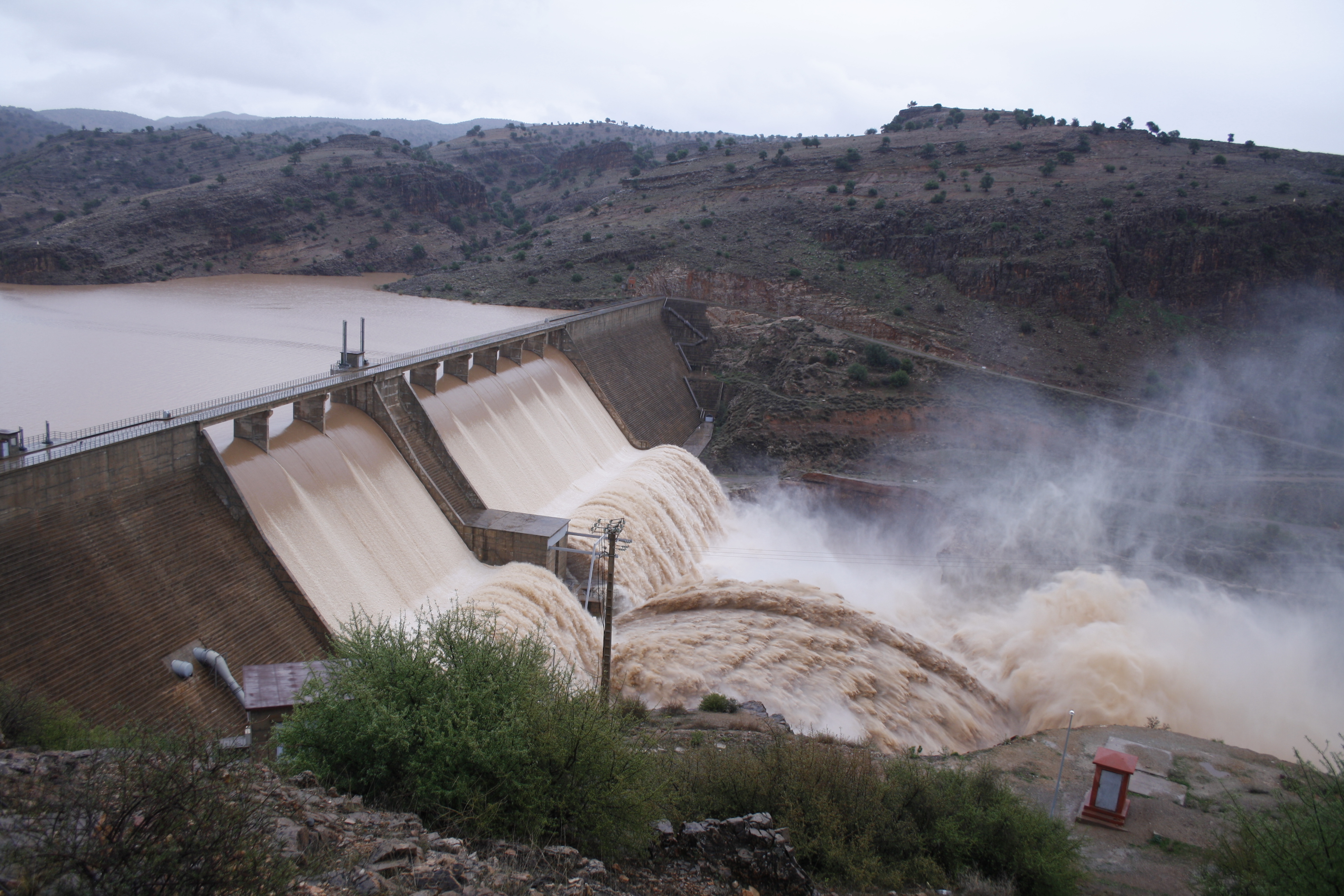

  • Coordonnées Lambert : X = 238.05     Y = 413.55
  • Type  : Barrage poids en béton compacté au rouleau
  • Cote du couronnement  : 769.00 m NGM
  • Hauteur maximum sur fondation  : 79.00 m
  • Longueur au couronnement  : 476.00 m
  • Volume du corps du barrage  : 900 000 m3

RETENUE

  • Cote à retenue normale  : 761.50 m NGM
  • Volume à RN  : 108.245 Mm3 (barème initial juin 85)
  • Surface plan d’eau à RN  : 5.327 Km²
  • Cote des PHE  : 767.84 m NGM
  • Volume PHE  : 145.442 Mm3
  • Surface plan d’eau PHE  : 6.454 Km²

ENVASEMENT

  • Envasement moyen annuel  : 1.202 m3
  • Dégradation bassin versant  : 270 m3/Km²/an
  • Tranche morte  : 0.069 Mm3 (712 m NGM)

EVACUATEUR DE CRUES

  • Type d’évacuateur  : Evacuateur central de surface à seuil libre à neuf passes déversantes
  • Longueur seuil déversant  : 6 * 19 + 3 * 19.2 m = 171.60 m
  • Cote de déversement  : 761.50 m NGM
  • Débit maximum  : 5772 Mm3/s
  • Fréquence  : 1/10 000 ans

VIDANGE DE FOND

  • Type  : Deux pertuis 6.00 * 4.00 m munis chacun d’une vanne de réglage à segment : 4.80 * 4.00 m
  • Cote du seuil de la prise  : 712.00 m NGM
  • Débit maximum à RN  : 522 m3/s par vanne, soit 1044m3/s au total
  • Chacune deux vannes est munie d’un By-pass débitant 12 m3/s à RN

USAGE DE L’EAU

  • Volume régularisé théorique  : 139 Mm3
  • Pour irriguer 2200 ha  : 18 Mm3
  • Pour recharger la nappe du Souss : 121 Mm3
  • Production d’énergie électrique prévue.

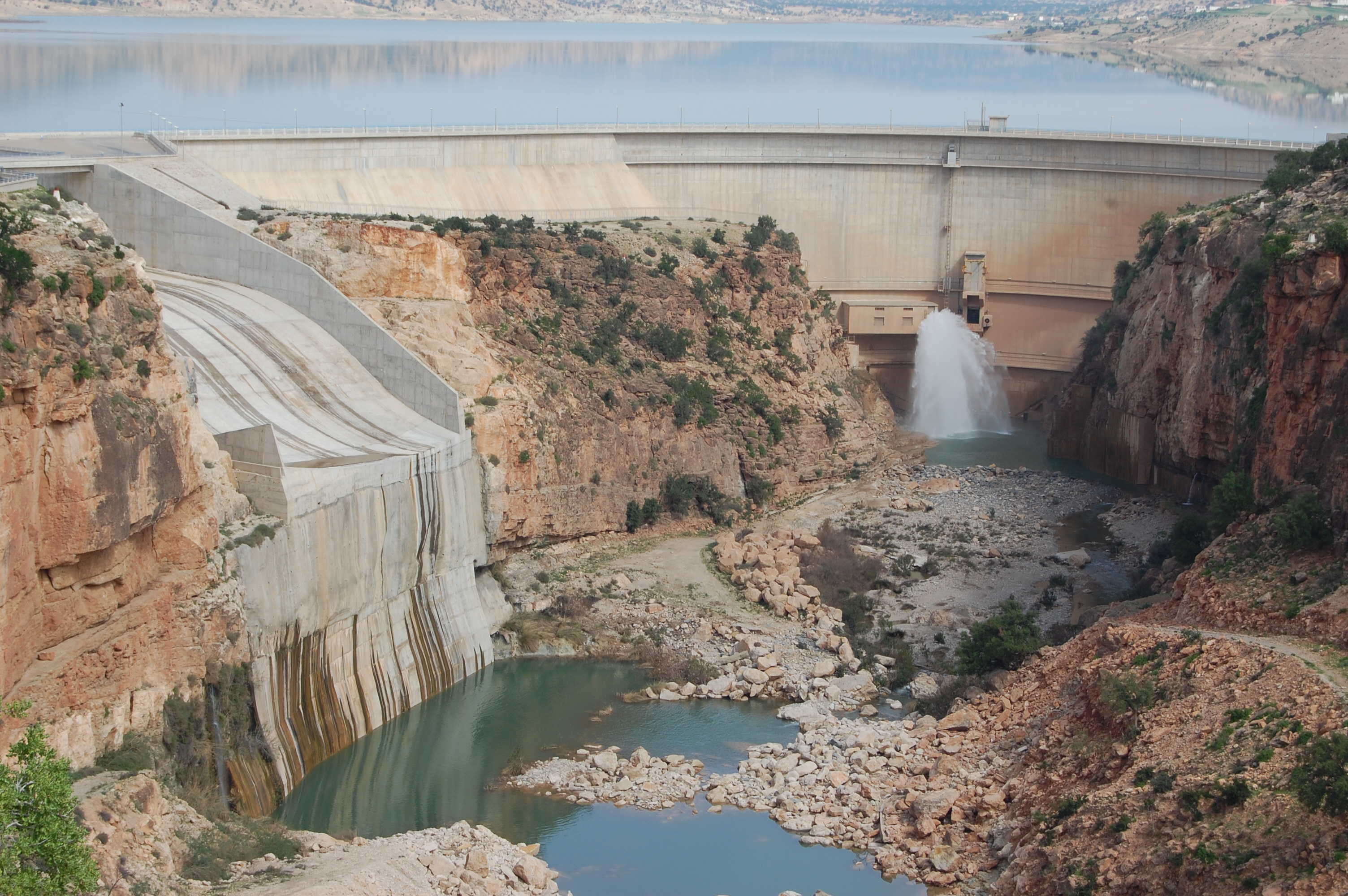

  • Province  : Agadir
  • coordonnées Lambert Sud Maroc  :    X  = 89.450    ;     Y  = 425.350
  • Type : voûte à double courbure à définition spirale logarithmique avec culées en rives
  • Cote de crête  : 214 m NGM
  • Epaisseur en crête  : 2,5 m
  • Epaisseur à la base  : 7 m
  • Hauteur maximale sur TN  : 60 m
  • Hauteur maximale sur fondation  : 65 m
  • Volume total de la voûte  : 45 000 m3 (y compris les blocages)
  • Volume total des culées  : 35 000 m3
  • Longueur en crête  : 166 m

RETENUE

  • Niveau normal  : 207. 50 m NGM
  • Niveau des PHE  : 213 .84 m NGM
  • Volume au niveau normal  : 110 Mm3
  • Surface au niveau normal  : 640 ha
  • Volume régularisé  : 27.5 Mm3 / an

EVACUATEUR DE CRUE

  • Type  : Evacuateur latéral à seuil libre en rive droite.
  • Crue de projet  : 5034 m3/s
  • Cote du seuil  : 207.50 NGM
  • Longueur déversant  : 110 m
  • Largeur du chenal de restitution  : 50 m
  • Volume des bétons  : 20 000 m3
  • Débit maximal évacué sous PHE  : 3 512 m3/s
  • Volume de béton  : 20 000 m3

VIDANGE DE FOND

  • Dimensions  : 2.10 * 2.80 m
  • Vanne de garde  : 1 vanne plate 2.10*3.50 m (calée à 175 NGM )
  • Vanne de réglage  : 1 vanne segment 2.10 * 2.80 m
  • Débit sous RN  : 130 m3/s

PRISES D’EAU POTABLE

  • Nombre de prises  : 3 prises d’alimentation en eau potable
  • Débit d’équipement  : 1.3 m3/s
  • Cotes de calage
  • Prise n° 1  : 175 m NGM
  • Prise n° 2  : 185 m NGM
  • Prise n° 3  : 200 m NGM
  • Vanne de garde  : 3 vannes papillon Ø1000 mm
  • Vanne de réglage  : 1 vanne à jet creux Ø 800 mm

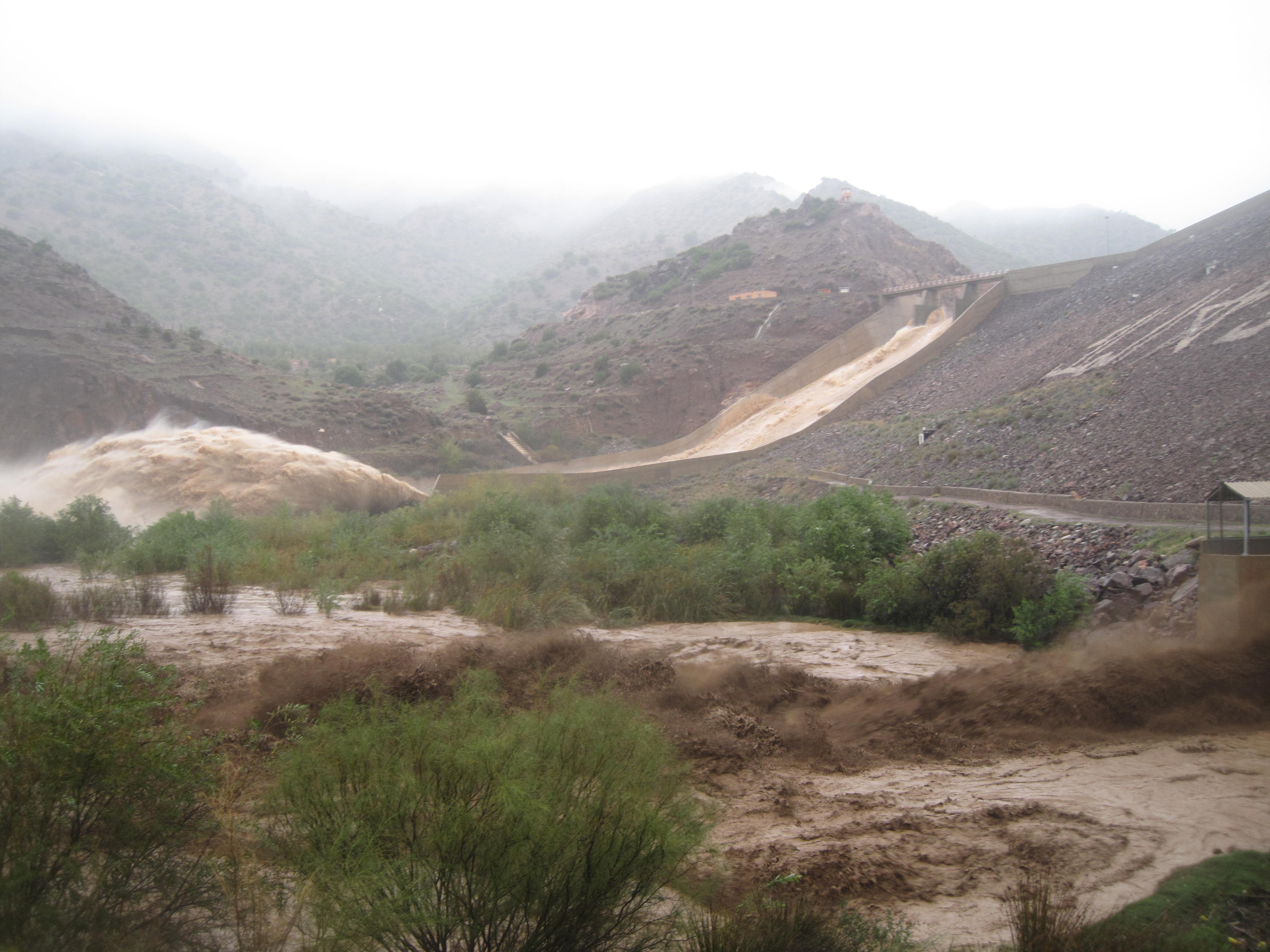

  • Ville la plus proche  : Taroudant
  • Coordonnées Lambert  :   X = 252.940 ;   Y = 417.850
  • Type  : Remblai en alluvions naturelles avec un masque amont en béton.
  • Hauteur maximale sur TN  : 61 m
  • Hauteur maximale sur fondation  : 61 m
  • Longueur en crête  : 420 m
  • Largeur en crête  : 6 m
  • Fruit du parement amont :1.6 h/1 v
  • Fruit du parement aval :1.6 h/1 v
  • Cote de la crête  : 931 NGM
  • Volume de remblai :1.8Mm3
  • Volume du masque amont :14 000 m3
  • Surface de la paroi  : 2 000 m²

RETENUE

  • Niveau de retenue normal  : 922 NGM
  • Niveau des plus hautes eaux  : 930.7 NGM
  • Superficie de la retenue à RN  : 250 ha
  • Capacité à la retenue normale  : 50 Mm3

EVACUATEUR DE CRUE

  • Type  : Seuil libre Creager en BCV, Coursier revêtu sur 40 m.
  • Crue de projet  : Décamillénale 3450 m3/s
  • Implantation  : Rive gauche
  • Largeur déversante  : 60 m
  • Cote du seuil  : 922 NGM
  • Niveau des plus hautes eaux  : 930.7 NGM
  • Débit évacué  : 3080 m3/s
  • Charge de l’eau sur le seuil  : 8.7 m
  • Longueur totale du coursier  : 200 m
  • Longueur revêtue en BCV  : 40 m
  • Largeur aval du coursier :103 m

VIDANGE DE FOND

  • Type  : Deux pertuis en béton, sous remblai, côté rive gauche, fondés au rocher.
  • Cote d’entrée  : 874 NGM
  • Cote de sortie  : 874 NGM
  • Longueur :180 m
  • Dimensions des pertuis, Phase 1  : 3.8 m * 4.6 m * 2
  • Dimensions des pertuis, Phase 2  : 1.8 m * 2.6 m * 2

PRISE D’EAU

  • Conduite métallique  : Æ 300 mm
  • Longueur de la conduite  : 289.62 m
  • Cote de calage amont  : 884.30 m NGM
  • Cote de calage aval  : 880.60 m NGM
  • Débit maximum  : 2 m3/s
  • Usage d’eau  : Alimentation en eau des seguias Assoul et Chakoukane pour assurer les droits d’eau.

DERIVATION PROVISOIRE

  • Type  : Chenel excavé en rive gauche
  • Crue de dimensionnement : 1000 m3/s (crue vingtennale)



FICHE SYNOPTIQUE

  1. DATE DE MISE EN SERVICE :   le 27 Mai 2004

  2. DONNEES GENERALES :

1- Maitre d’œuvre  : DIRECTION GENERALE DE L’HYDRAULIQUE

2- Bureau d’études : SCET MAROC

3- Province : CHTOUKA AIT BAHA

4- Commune : AIT BAHA

5- Cours d’eau : ASSIF IZIG

6- But de l’Ouvrage:  - Alimentation en eau

- Irrigation

7- N° IRE : 6466/70

8- coordonnées Lambert           X     :     140.521           Y     :     345 216

C. HYDROLOGIE :

1- Superficie du bassin versant : 187 km 2

2- Apports moyens : 5.1 Mm3

3. Pluviomètrie moyenne : 270 mm

3- Les crues :

T ans

10

100

1000

5000

Q m3 / s

220.0

520.0

820.0

1030.0

V Mm3

2.62

6.27

9.85

12.4

4- Envasement : 100 000 m3 / an

D. GEOLOGIE DU SITE : La zone du site s’inscrit dans les formations Volcaniques du précambrien

E. LA RETENUE :

1- Cote du fond du lit de l’oued : 572.30 NGM

2- Niveau de retenue normale : 600.00 NGM

3- Niveau des plus hautes eaux : 603.22 NGM

4- Volume de retenue normale : 5 059 000 m3

5- Aire du plan d’eau en retenue normale : 45.07 Ha

F. BARRAGE :

1- Type : Barrage Poids en Béton compacté au rouleau

2- Couronnement : 603.50 m

  Longueur en crête : 221.52 m

4- Talus Aval : 0.8 H / 1 V

                 Amont : 0.2 H / 1 V

5- Hauteur maximale sur Fond : 40.50 m

   -Hauteur maximale sur TN  : 32.20 m

6- Volume du Béton conventionnel: 8.200 m3

du BCR  : 102 000 m3

du béton armé  :  1 500 m3

des éxcavations :  69 000 m3

total du barrage  : 111 700 m3



G- EVACUATEUR DE CRUE

1- Crue de projet Q1000  : 820.00 m3/s

   Débit évacué : 715.35 m3/s

2- Type : Déversoir central

3- Longueur de déversement : 70 m

4- Charge maximum  : 3.22 m

5- Cote : 600 NGM

H- VIDANGE DE FOND

1- Implantation : Rive gauche

2- Longeur de la conduite : 22.00 m

3- Cote de calage à l’entrée : 585.50 NGM

Volume de retenue correspondant : 932 788 m3

4- Dimention : (I)   1000

5-Equipement hydraumécanique : 2 Vannes papillon (I) 800

                                               1 grille metallique de protection 1.4 x 1.4

7- Capacité sous RN :   12 m3/s

8- Temps de vidange de la retenue :     5   jours

9- Volume de la tranche morte : 9.333 000 m3

I- COUT DE L'OUVRAGE : 129 000 000  Dhs

J- ENTREPRISE

 Géni civil  :  SOMAGEC

Hydromécanique  :  A.I.C

FICHE SYNOPTIQUE



DATE DE MISE EN SERVICE : Septembre 1993

SITUATION

  • Ville la plus proche :   Ouled Berrehil
  •  Coordonnées Lambert Sud Maroc      X :  199.800

                                        Y :  411.530

  •  Carte topographique 1/50 000 : Igli

CLIMATOLOGIE

  •  Pluie moyenne annuelle près du barrage : 310 mm à Ouled berrehil
  • Evaporation annuelle (bac Colorado)  : 2545 mm

COURS D'EAU

  • Oued  : Talekjounte
  • Bassin versant principal   : Souss
  • Superficie    : 293 Km²
  • Pluviométrie moyenne du bassin  : 353 mm
  • Apport en eau moyen annuel  : 33 Mm3 (1993-94 à 1996-97)

BARRAGE

  • Type : Barrage poids en béton compacté au rouleau.
  • Cote couronnement : 548 m NGM
  • Hauteur maximum sur fondation : 38.50 m
  • Longueur au couronnement : 172 m

RETENUE

  • Cote à retenue normale : 541.50 m NGM
  • Volume à RN : 12.00 Mm3 (barème initial Novembre 93)
  • Surface plan d'eau à RN : 1.630 Km²
  • Cote des PHE  : 546.50 m NGM
  • Volume PHE  : 22.957   Mm3
  • Surface plan d'eau PHE :   2.755 Km²

ENVASEMENT

  •  Envasement moyen annuel : 102000 m3
  • Dégradation bassin versant : 348 m3/Km²/an
  • Tranche morte : 0.163 Mm3 ( cote 520.50 m NGM )

ORGANES DE LACHER D'EAU

  1. VIDANGE DE FOND
  • Type  : Conduites Æ 1000 m menue de deux vannes papillon
  • Cote du seuil de la prise : 520.50 m NGM
  • Débit maximum à RN :  10.790 m3/s

2. VIDANGE DE DEMI FOND

  • Type : Conduites Æ 1000 m menue de deux vannes papillon
  • Cote du seuil de la prise : 530.00 m NGM
  • Débit maximum à RN : 8.263 m3/s

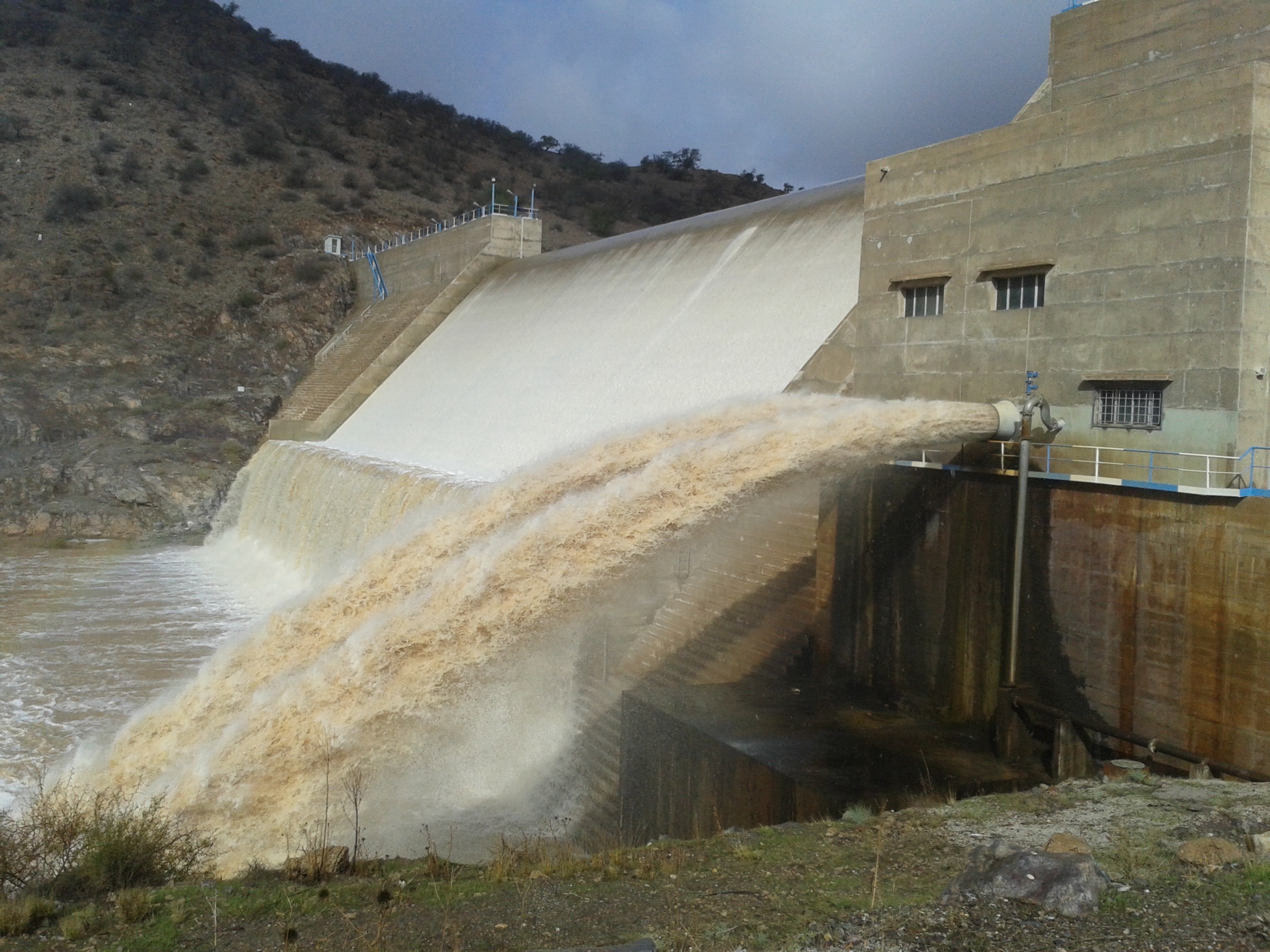

3. EVACUATEUR DE CRUES

  • Type d'évacuateur : Evacuateur central de surface à seuil libre
  •  Longueur seuil déversant : Evasé : 39.95 m à la cote 541.50 m et 41.75 m à la cote 546.50 m
  • Cote de déversement : 541.50 m NGM
  •  Débit maximum  : 997 m3/s
  • Fréquence : 1/10000 ans

USAGE DE L'EAU

  • Volume régularisé : 12 Mm3
  • Pour irriguer 480 ha (périmètres P12 et P13) :  4.6 Mm3
  • Pour recharger la nappe du Souss :  7.4   Mm3

 BILAN DE LA RETENUE ( 1993-94 à 2002-2003 )

  • Apport moyen observé  : 17.4   Mm3/an
  • Volume moyen fourni à la recharge de la nappe  : 15.4   Mm3/an
  • Volume moyen fourni à l’irrigation  :   3.6   Mm3/an
  • Volume moyen déversé  :  8.5   Mm3/an
  • Volume moyen évaporé  :   1.4   Mm3/an





Adresse

Address:
Avenue Moulay Abdellah B.P 432, CP 80000 Agadir Maroc
Tel:
(+212)528842768/(+212)528843959
Fax:
(+212)528842082
Email:
Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

A propos

L'Agence du Bassin Hydraulique ABHSM est un Établissement public à caractère administratif, personnalité morale et autonomie financière instituée par le Décret n° 2-00-480 du 17 Chaâbane 1421 (14 novembre 2000) modifié et complété par le Décret n° 2-08-510 du 19 moharrem 1430 (16 janvier 2009).
